Qu'est ce que LaserGRBL ?
- Windows
LaserGRBL est un logiciel gratuit qui permet de charger et d’envoyer du g-code sur toute cnc basée sur arduino. Il permet aussi avec son outil de conversion intégré d’utiliser directement des images, photos et logos.
LaserGRBL est disponible pour Windows en cliquant sur le lien ci dessous :
L'interface
Menu Principal
Menu "Grbl"
- Connecter: Permet de connecter la machine.
- Remise à zéro (Ctrl + X): Faire un reset de la machine.
- Repositionner à l’origine (Homing) ($H): Si vous avez des interrupteurs de fin de course, vous pouvez envoyer votre laser au point d’origine.
- Déverrouiller ($X): Si la machine est en mode alarm, permet de la déverrouiller.
- GRBL configuration: configurer les paramètres de GRBL et envoyer vers votre machine.
- Paramètres: voir section paramètres.
- Matérial DB: Base donnée pour les réglages de différents laser et matériaux, vous pouvez ajouter les vôtres.
- Raccourcis clavier: Liste des raccourcis clavier disponibles.
- Quitter le logiciel.
Menu "Fichier"
- Ouvrir un fichier: Pour ouvrir les fichiers Gcode : .NC, .Gcode, ou les fichiers images : .JPG, .GIF, .PNG, .BMP.
- Ajouter un fichier: Ajouter un fichier au projet en cours.
- Recharger le dernier fichier: Réouvre le dernier fichier ouvert.
- Sauvegarder le programme.
- Sauvegarder avec les options avancées.
- Envoyer vers la machine: Démarre la gravure.
- Envoyer depuis la position.
Menu "Generate" (Nouveau)
Dans ce nouveau menu vous avez accès a des tests pour trouver les bons paramètres de gravure ou de découpe et vérifier que votre machine fonctionne parfaitement.
- Power vs Speed Test: Pour générer des tests de gravure.
- Cutting Test: Pour générer des tests de découpe.
- Accuracy Test: Pour générer des patterns afin de voir si la précision du graveur laser est bonne.
- Shake Test: Un test qui va faire bouger fortement votre machine pour tester ses différents éléments (courroies/ vibrations / vis et écrous / faux contacts…).
Menu "Couleurs"
Permet de changer la couleur de l’interface.

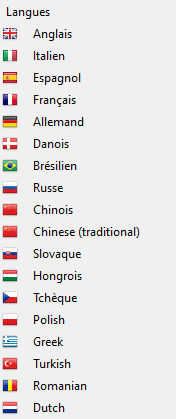

Menu "Langues"
Permet de choisir la langue de l’interface.
Menu "Outils"
2 outils disponibles permettent :
- D’installer le driver CH340
- De flasher votre carte arduino avec différentes versions de GRBL 1.1 ou de choisir votre propre firmware custom.
Menu "?"
- Auto Update : Mises à jour du logiciel.
- Ouvrir le fichier Log de suivi d’activité.
- Activer les logs étendus.
- Aide en Ligne.
- Site Web : Accès au site web de Laser GRBL.
- Laser Grbl Community : page facebook.
- Donner ! : Faire un don pour aider les développeurs.
- License : La license du logiciel

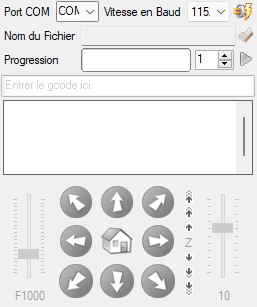

Gestion de la CNC
Connection
Sélectionnez le port COM (le port usb sur lequel est branché la cnc) et la vitesse en Baud (115200 pour la cnc 3018)
Fichier
Cliquez sur l’icone pour importer un fichier.
LaserGRBL permet d’importer du G-code (.nc / .gcode) et des fichiers image (.bmp / .jpg / .png / .gif)
- Progression : affiche une barre de progression lors de la gravure.
- Multiples passes : indiquez le nombre de passes que doit effectuer le laser.
- Lancer la gravure : cliquez sur le triangle pour lancer la gravure.
Commandes manuelles / Console
Ce champ vous permet de taper vos propres commandes G-code et de les exécuter en appuyant sur entrée.
Juste en dessous s’affiche l’historique des commandes déjà entrées.
Jog
Permet de déplacer votre laser manuellement dans toutes les directions.
Les 2 curseurs contrôlent la vitesse en mm/min (à gauche) et le nombre de pas en mm (à droite).
Le bouton home renvoi au point d’origine avec la commande « G0 X0 Y0 »
Dans « Paramètres > Contrôle du déplacement » vous pouvez activer les fonctions suivantes :
- Déplacement continu : Permet le déplacement et gardant la touche de déplacement enfoncée et de l’arrêter lors qu’on la relâche.
GRBL 1.1 ou + uniquement. - Afficher le contrôle Z haut/bas : Permet de contrôler le déplacement du laser sur l’axe Z.
- Click’n Jog : Permet de déplacer le laser en double cliquant sur un endroit spécifique de l’aperçu.
Aperçu
Cette zone permet d’afficher un rendu visuel de votre fichier.
Les cotés sont gradués en millimètres.
Pendant la gravure une croix bleue indique la position du laser.
Les coordonnées sur laser sont affichées en haut à droite.
Boutons Raccourcis
Quelques raccourcis pratiques sont affichés sous le visualiser. Ils vous évitent de devoir taper du code.
Soft-Reset (Ctrl + X)
Arrête et réinitialise Grbl en toute sécurité sans redémarrage. Cette commande peut être exécutée a tout moment.
Si les axes sont en mouvement, Grbl lancera une alarme pour indiquer que la position peut être perdue à cause de l’arrêt du mouvement. S’ils ne sont pas en mouvement, la position est conservée.
Homing
Ce bouton permet de lancer un cycle de homing si votre machine est équipée d’interrupteurs de fin de course. Il utilise le code « $H« .
Unlock
Ce bouton permet de désactiver le mode alarme de Grbl à l’aide de la commande « $X » (qui s’active en cas de problème (interrupteur de fin de course activé, abandon pendant un cycle, Grbl ne connais pas sa position…).
Si le homing est activé sur votre machine, par défaut au démarrage, Grbl se met en mode alarme tant que le homing n’est pas effectué « $H ». Si vous souhaitez déplacer vos axe malgré tout, vous pouvez utiliser le bouton unlock.
Attention, la position home de la machine n’est surement plus bonne. Déplacez vos axes doucement et réalisez un Soft-Reset ou un homing avant de lancer un programme.
Home
Ce bouton remet les coordonnées de travail à 0 et indique donc le point de départ de la gravure.
Resume
Relancer le programme mis en pause grâce au bouton « Feed Hold ».
Feed Hold
Mettre le programme en cours en pause.
Ne fonctionne que si Grbl est en mode « IDLE », « RUN », ou « JOG ».
Attention ne désactive pas le laser ou la broche.
Boutons Macro
Vous pouvez en ajouter en réalisant un clic droit sur la partie ou il n’y a pas de bouton.
Vous pouvez ajouter 3 types de bouton :
- Bouton simple : exécute des lignes de g-code.
- Bouton à 2 états : exécute des lignes de g-code au premier clic de la souris, puis d’autres au 2ème clic.
- Bouton poussoir : exécute des lignes de g-code a l’appui du clic de la souris et d’autre au relâchement du clic.
Vous pouvez utiliser ces variables, elles sont a mettre entre crochets :
exemple : G0 X[left] Y[bottom]
left Marge gauche de l'image chargée (X)
right Marge droite de l'image chargée (X)
top Marge supérieure de l'image chargée (Y)
bottom Marge inférieure de l'image chargée (Y)
width Largeur de l'image chargée
height Hauteur de l'image chargée
jogstep Valeur réelle du curseur pas à pas
jogspeed Valeur réelle du curseur de vitesse jog
WCO.X Valeur réelle de l'WCO X (Work Coordinate Offset : décalage des coordonnées de travail) utilise .X .Y .Z
MPos.X Position réelle de la machine. Supporte .X .Y .Z
WPos.X Position de travail réelle. Supporte .X .Y .Z
$num Valeur du paramètre $num (c'est-à-dire 30 $) [à partir de la version 3.8.2]
LaserGRBL propose un kit de boutons prêts a l’emploi sur son site.
Pour l’installer, il faut faire un clic droit sur une partie ou il n’y a pas de bouton, choisir import et sélectionner le fichier téléchargé.
Déplacer au centre
Envoi le laser au centre du projet.
G0 X[left+width/2] Y[bottom+height/2]
Déplacer dans l’angle inférieur gauche
Envoi le laser au dans l’angle inférieur gauche du projet.
G0 X[left] Y[bottom]
Contour du projet
Allume le laser à faible puissance et faire le tour du projet en cours.
G0 X[left] Y[bottom]
M3 S5 F1000
G1 Y[top]
G1 X[right]
G1 Y[bottom]
G1 X[left]
M5
G0 X0 Y0
Contour du projet circulaire
Allume le laser à faible puissance et fait un cercle à la taille du projet en cours.
G0 X[left] Y[top/2-bottom/2+bottom]
M3 S5 F1000
G2 Y[top/2-bottom/2+bottom] I[top/2-bottom/2]
M5
G0 X0 Y0
Clignotement du laser
Fait clignoter le laser.
M3 S30
G1 F1000
-------
M5 S0
G0
Allume / Eteint le laser pour faire le focus
Allume le laser a faible puissance de façon a pouvoir faire le focus sur le matériau à graver.
M3 S5
G1 F1000
-------
M5 S0
G0
Allume / Eteint l’air assist (pour les cartes compatibles)
Allume ou éteint l’air assist si la carte dispose d’une prise prévue pour.
M8
-------
M9
Barre inférieure
Sur la gauche sont affichés :
- Le nombre de ligne de code
- Une estimation de la durée de la gravure, basée sur vos réglages.
Sur la droite, des fonctions pour passer outre les réglages pendant la gravure (grbl 1.1 uniquement) :
- Vitesse de déplacement
- Puissance du laser
Configuration de GRBL
Laser GRBL inclus un outil très pratique pour gérer la configuration de GRBL. Je vous conseille de sauvegarder la configuration d’origine pour pouvoir annuler toutes vos modifications. Vous pouvez du coup enregistrer plusieurs profils (Mode Laser, Mode CNC, Origine…) et les re-importer quand vous en avez besoin.
Pour les modifier il suffit de remplacer la valeur du champ souhaité et de cliquer sur « Écrire » pour envoyer les nouveaux paramètres à la machine.
Si vous souhaitez plus d’information sur ces paramètres, j’ai écrit un article ou je les détaille tous.
Configuration de GRBL v1.1
Une étape importante lors de la mise en service de votre cnc est la configuration de Grbl. Retrouvez dans cet article les descriptions des commandes et paramètres pour vous aider a mieux comprendre son fonctionnement.
Paramètres de Laser GRBL
De nombreux réglages sont disponibles dans les paramètres de Laser GRBL, ils sont plutôt bien expliqués donc je ne ferait pas le tour dans cet article. N’hésitez pas a demander dans les commentaires si vous bloquez sur un point.
Base de donnée de matériaux et lasers
Laser GRBL inclus une base de donnée avec les réglages pour différents lasers et matériaux déjà bien remplie ce qui vous facilitera la tache pour débuter.
Vous pouvez ajouter vos propres réglages en fin de liste et les utiliser lors du paramétrage de la gravure.
Configuration de Laser GRBL
Passer Laser GRBL en français
Dans le menu principal cliquez sur « Language » puis French. Ça vous dit que l’application doit redémarrer, cliquez sur OK.
Installer le driver CH340
S’il n’est pas déjà installé sur l’ordinateur, dans le menu principal choisissez « Outils > Installation driver CH340 » et cliquez sur Install.
Mettre à jour le firmware en version 1.1
Si votre machine tourne sur une ancienne version de GRBL, vous aurez besoin de mettre a jour le firmware de votre machine pour la version 1.1 qui intégre le paramètre « $32 » : Mode Laser. Dans le menu principal choisissez « Outils > Flasher le firmware GRBL ».
Pour connaitre votre version de GRBL, Connectez la machine en suivant les indication ci-dessous.
Connecter la machine
Sélectionnez le le port COM associé au port USB ou est branché la machine, choisissez baudrate « 115200 » et cliquez sur l’icone connecter.
La machine se connecte et affiche « Grbl 1.1* [‘$’ for help] »
Paramètres de GRBL
Dans le menu principal, cliquez sur « GRBL > GRBL configuration ». Les paramètres de votre carte contrôleur s’affichent.
Avant de modifier quoi que ce soit, je vous conseille d’exporter vos réglages de base et de les garder en lieu sur pour pouvoir remettre les réglages d’origine si vous souhaitez repasser du mode laser au mode cnc.
La configuration en mode laser n’est pas la même qu’en mode broche. Il va falloir uploader de nouveaux réglages dans la carte de votre machine.
Pour activer le mode laser, passez le paramètre « $32 » de la valeur « 0 » à la valeur « 1 » et cliquez sur « Envoyer ».
Vous pouvez aussi le faire depuis la console avec « $32=1 ».
Un autre paramètre important est le paramètre « $30 » qui doit être sur « 1000 », depuis la console : « $30=1000 » Il correspond à la valeur S-MAX : 1000 = 100% de puissance.
Les paramètres « $110 », « $111 » et « $112 » définissent la vitesse de déplacement maximale de vos axes. Si vous dépassez cette valeur, Grbl réduit automatique le déplacement de façon a ne pas la dépasser.
Sur ma CNC 3018 ils sont réglés sur 1300mm/min, mais faites des tests pour être sur que votre machine puisse atteindre cette vitesse sans bloquer.
Les paramètres « $120 », « $121 » et « $122 » définissent la vitesse d’accélération maximale de vos moteurs. Pour de gravure laser il faut une vitesse d’accélération plus élevée que pour du fraisage, vous pouvez passer ce paramètre sur 1000mm/min, pour du fraisage pensez a redescendre à 30mm/min.
Si vous souhaitez ajuster d’autres paramètres, vous trouverez plus d’informations en cliquant ci-dessous :
Configuration de GRBL v1.1
Une étape importante lors de la mise en service de votre cnc est la configuration de Grbl. Retrouvez dans cet article les descriptions des commandes et paramètres pour vous aider a mieux comprendre son fonctionnement.
Mode PWM
Pour activer le mode PWN qui permet de contrôler dynamiquement la puissance du laser, allez dans le menu principal, « GRBL > Paramètres > Import Matriciel » et cochez la case « Mode PWM ».
Contrôle de l'axe Z
De base laser GRBL ne permet pas le contrôle de l’axe Z puisque souvent sur les machines de gravure laser, ce réglage se fait manuellement.
Toujours dans le menu principal, allez dans « GRBL > Paramètres > Contrôle du déplacement » et cochez la case « Afficher le contrôle Z haut/bas ».
Vous avez désormais des flèches en plus sur le Jog pour monter et descendre l’axe Z.
Générer des tests
Power vs Speed Test Generator
Ce test vous permet de trouver les bons réglages de vitesse et de puissance pour être sur de réussir vos gravures. Il va graver l’intérieur de chaque case avec un paramètre différent pour que vous ayez une idée du rendu de la gravure suivant les paramètres choisis.
- Power (S): Tester la puissance d’une valeur (from) a une autre valeur (to) en un certain nombre d’étapes (steps).
- Speed (F): Tester la vitesse de déplacement d’une valeur (from) a une autre valeur (to) en un certain nombre d’étapes (steps).
- Laser Mode: M3 – Le laser reste a la puissance indiquée en permanence (surtout utilisé pour la découpe).
M4 – La puissance du laser varie suivant la vitesse de déplacement (pour la gravure). - Quality: Choisissez un nombre de ligne par millimètre (suivant la taille de votre faisceau laser ou le rendu que vous souhaitez)
- Text: Le réglage de vitesse et de puissance pour les gravures des textes autour du test. Vous pouvez entrer le nom de la machine par exemple.
- Size: La taille totale désirée du test.
CuttingTest Generator
Ce test vous permet de trouver les bons réglages pour la découpe de vos matériaux. Il découpera des carrés suivant les réglages que vous aurez indiqué.
- Power (S): Puissance du laser.
- Passes: Nombre de passes a tester d’une valeur (from) a une autre (to).
- Speed (F): Tester la vitesse de déplacement d’une valeur (from) a une autre valeur (to) en un certain nombre d’étapes (steps).
- Laser Mode: M3 – Le laser reste a la puissance indiquée en permanence (surtout utilisé pour la découpe).
M4 – La puissance du laser varie suivant la vitesse de déplacement (pour la gravure). - Text: Le réglage de vitesse et de puissance pour les gravures des textes autour du test. Vous pouvez entrer le nom de la machine par exemple.
- Size: La taille totale désirée du test.
Accuracy Test
Ce test génère un tracé pour tester la précision de votre graveur laser.
- Vitesse de travail: Vitesse de déplacement du laser.
- Laser ON: M3 – Le laser reste a la puissance indiquée en permanence (surtout utilisé pour la découpe).
M4 – La puissance du laser varie suivant la vitesse de déplacement (pour la gravure). - S-MIN: Puissance minimale du laser.
- S-MAX: Puissance maximale du laser.
- Filter: Permet de choisir les différents éléments du calque a graver par couleur, laissez sur All.
Shake Test
Ce test va faire bouger fortement votre machine pour tester ses différents éléments et vérifier que tout reste bien aligné.
Il va dessiner une croix, faire une série de mouvements rapides et revenir graver une croix, les 2 croix doivent se superposer parfaitement pour réussir le test.
Il va servir à vérifier :
1. Que la machine ne glisse pas a cause des vibrations pendant la gravure
2. Que le plan de travail et la machine sont stables.
3. Que la tension des courroies est bonne.
4. Que les vis et écrous sont bien serrés.
5. Qu’il n’y a pas de blocage pendant les déplacements.
6. Qu’il n’y a pas de faux contact électrique ou que les câbles ne se détachent pas pendant les déplacements.
Si votre machine vous parait ok mais qu’elle n’arrive pas a passer le test, essayez en réduisant les paramètres $110 et $111.
- Test type: Choisissez l’axe a tester (Axis) sur la longueur de votre choix (Lenght) a la vitesse maximale de votre choix (Limit Speed).
- Cross engraving: Gravure de la croix de référence. Entrez une vitesse (Speed) et une puissance (Power).
Préparer la machine pour la gravure
Lors de l’utilisation de la machine, portez toujours vos lunettes de protection !
- Installez votre matériau dans la surface de travail et fixez le.
- Si vous avez des interrupteurs de fin de course, faites un homing pour définir l’origine de la machine.
- Si vous avez un laser a focale réglable, placez votre laser au dessus du matériau et cliquez sur le raccourcis « Allumer le laser pour faire le focus ». Le laser s’allume a faible puissance. Tournez la molette jusqu’à obtenir le plus petit point possible.
- Si vous avez un laser a focale fixe, utilisez le réglage de hauteur de l’axe Z avec le Jog (ou manuellement suivant la machine) pour régler la hauteur de focale tel qu’indiqué dans le manuel de votre laser.
- Déplacez le laser dans l’angle inférieur droit de votre matériau.
- Une fois le laser bien réglé en XY et Z cliquez sur le raccourci « home » (avec une planète) pour définir le point 0 de travail.
La machine est prête pour la gravure.
Gravure d'image (Raster)
- Ouvrez une image au format JPG, GIF, PNG ou BMP.
- Une fenêtre s’ouvre, celle des paramètres de réglage d’image.
Paramètres
Ces paramètres vous permettent de jouer avec le rendu de l’image.
Redimensionner
Laser GRBL propose 2 algorithmes pour de redimensionnement des images.
- Lisse (HQ Bicubic): Adapté à la fois à l’agrandissement et à la réduction, il produit des images lissées en interpolant les pixels.
- Pointu (Nearest Neighbor): Préserve les bordures en mettant à l’échelle l’image sans lisser les pixels.
Gris
Si vous ouvrez une image colorée, la conversion de la couleur en niveaux de gris est nécessaire. Vous pouvez choisir entre une formule prédéfinie de couleur à niveaux de gris (Moyenne simple, Poid Moyen ou Correction optique) ou sélectionner l’option « Personnalisé » et définir manuellement la dominance de chaque composant RVB.
Luminosité / Contraste
Ces paramètres permet d’augmenter ou réduire les ton clair ou foncés.
Point Blanc
En jouant avec ce curseur vous pouvez définir la valeur du blanc de l’image qui ne sera donc pas gravé.
NB
Avec l’option NB, vous pouvez activer un seuil sur l’image : les pixels plus clairs que le seuil seront considérés comme blancs, les plus sombres deviendront noirs.
Types de conversion
Laser GRBL propose plusieurs techniques pour graver une image.
Tracé Ligne par Ligne
Grave l’image ligne par ligne en mode PWM (puissance variable). Idéal pour la gravure de photo.
Certains matériaux ne réagissent pas bien avec ce mode de gravure, les parties les plus claires peuvent ne pas être gravées.
Pour ceux la, le mode pointillisme sera peut-être plus adapté car la puissance reste constante.
En dessous, le menu « Line to line options » permet de réaliser quelques réglages :
- Direction: Choisir si vous préférez des ligne horizontales, verticales ou diagonales.
- Qualité: entrez le nombre de ligne par mm souhaité. En cliquant sur le « i » vous avez accès a plus d’options.
- Aperçu des lignes: Active ou désactive l’aperçu des lignes.
1 bit NB Pointillisme
Grave l’image par points. Plus la zone est foncée, plus les points sont serrés. La puissance de gravure reste la même pour tous les points donc ça peut être utile pour les matériau ou la gravure a faible puissance fonctionne mal. Les dégradés sont moins jolis qu’en mode ligne par ligne, mais ça peut donner un effet de style.
En dessous, le menu « Dithering options » permet de réaliser quelques réglages :
- Pointillisme: Permet de choisir entre plusieurs types de rendu.
- Direction: Choisir si vous préférez une gravure horizontale, verticale ou diagonale.
- Qualité: entrez le nombre de ligne par mm souhaité. En cliquant sur le « i » vous avez accès a plus d’options.
- Aperçu des lignes: Active ou désactive l’aperçu des lignes.
Vectorisation
Ce mode vectorise le contour des formes pour des gravures super propres. Il rend forcement mieux sur les logos simples avec des couleurs unies. Jouez avec la luminosité et le contraste pour obtenir le meilleur rendu.
En dessous, le menu « Options de vectorisation » permet de réaliser quelques réglages :
- Supprimer pointillés: Supprime les petits détails, pratique pour nettoyer l’image.
- Lissage: Lisse les courbes, fait perdre du détail.
- Optimisation: réduit le nombre de points d’ancrage des courbes pour des courbes plus simples.
- Baisse la résolution de l’image : Comme son nom l’indique, ce mode baisse la résolution de l’image et permet donc de se débarrasser d’un surplus de détails.
- Adaptive Quality: Par défaut, l’outil de vectorisation utilise une qualité fixe quelle que soit la taille du travail à effectuer. Cela signifie que les gros projets nécessitent des temps de calcul importants car tous les détails sont recherchés, même les plus insignifiants. De plus, si le projet est très petit, la qualité peut ne pas être suffisante, car la valeur de qualité fixe est un compromis choisi pour les projets plus importants. Avec la qualité adaptative, les détails dans les gros projets sont limités et ceux des petits projets sont augmentés.
- Optimiser le chemin: Par défaut, l’outil de vectorisation fournit des chemins d’une manière adaptée à la découpe, c’est-à-dire d’abord les chemins internes, puis les externes. Lorsque vous devez graver, l’ordre n’est pas aussi important que la vitesse : cette option calcule le meilleur ordre dans lequel parcourir les itinéraires pour utiliser le temps le plus court possible entre les trajets. Cela peut vous faire gagner beaucoup de temps !
- Remplissage : Par défaut, l’outil de vectorisation ne fournit que le traçage des bordures. Si vous activez le remplissage, une passe de remplissage spéciale est effectuée avant de dessiner les bordures vectorielles. Pas mal de mode des remplissages sont disponibles (ligne, diagonales, croisillions…) et vous pouvez choisir le nombre de ligne par mm.
Vectorisation ligne centrale
Ce mode vectorise les formes par leur centre, Vous ne gravez donc que des lignes simples qui passent par le centre de chaque forme. Je n’ai pas encore trouvé son utilité.
Passthrough
Le mode Passthrough laisse l’image intacte, sans aucun traitement par LaserGRBL. L’image sera gravée ligne par ligne, horizontalement, selon la taille et la résolution DPI contenues dans les informations du fichier.
Modifications de l'image
Dans la partie basse on retouve quelques icones pour modifier l’image.
Annuler les modifications.
Faire pivoter l’image vers la droite ou la gauche.
Inverser l’image en mode miroir horizontal ou vertical.
Recadrer l’image manuellement ou automatiquement.
Inverser les couleurs de l’image.
Une fois les paramètres de l’image et du type de gravure réglés, cliquez sur suivant pour ouvrir une autre fenêtre de réglages.
Vitesse
Engraving speed: Définir la vitesse de gravure en mm par minutes. La vitesse de gravure est limitée par les paramètres de vitesse de déplacement maximale de GRBL « $110 », « $111 » et « $112 ». Si vous entrez un chiffre supérieur, la vitesse ne dépassera pas celle indiquée dans les réglages de GRBL.
Vous pouvez sélectionner des paramètres depuis la bibliothèque.
Options du laser:
Vous pouvez sélectionner le mode du laser :
– M3 : Puissance constante, le laser ne varie pas en puissance, il n’utilise que la valeur S-MAX.
– M4 : Puissance variable, la puissance varie entre les valeurs S-MIN et S-MAX pour obtenir des variantes de gris.
Taille et emplacement de l’image:
– DPI : Entrez une valeur ou sélectionnez taille automatique pour utiliser la valeur de l’image.
– Taille : Entrez les dimensions de la gravure en millimètres.
– Décalage : Entrez les dimensions de décalage de l’image à partir du point d’origine.
Une fois configuré, cliquez sur « Créer ! ».
Vous êtes prêts a lancer la gravure.
Lancer la gravure
Votre fichier s’affiche désormais dans l’aperçu, vous pouvez vérifier sa taille et les marges grâce au règles sur les cotés. Si tout vous parait bon, rendez vous dans la section « Fichier » en haut a gauche, choisissez un nombre de passe et cliquez sur le triangle pour lancer la gravure.
Astuces
Découper depuis une image avec Laser GRBL
Pour découper avec Laser GRBL, ouvrez une image en noir et blanc de préférence, utilisez le mode Vectorisation sans remplissage. Vous obtiendrez des lignes de contour.
Suivant la puissance de votre laser, réglez la vitesse d’avance et la puissance S-MAX.
Pour mon laser Sainsmart bleu/violet 5W je tourne autour de 150mm/min et 100% de puissance et 5 passes pour du contreplaqué 3mm.
Sélectionnez un nombre de passes suivant l’épaisseur du matériau et lancez la découpe.
Un système Air Assist (envoi d’air sur le point de contact du laser) est recommandé pour aider à la découpe. Ainsi qu’une bonne ventilation ! Attention les fumées sont toxiques !
Graver et découper avec un fichier vectoriel (.svg)
LaserGRBL gère la gravure de fichiers vectoriels (.svg) mais uniquement les tracés et contours. Il ne gère pour le moment pas le remplissage de zones.
Pour faire du remplissage il faut créer les lignes pour le remplissage (lignes parallèles, hachures…) avec un logiciel de dessin vectoriel manuellement (Inkscape par exemple) ou avec un plugin (Eggbot Control pour inkscape par exemple).
La solution la plus simple est de graver vos motifs en mode image (.jpg) ou d’utiliser le logiciel Lightburn qui lui gère parfaitement le remplissage.
Graver puis découper le contour
Pour réaliser plusieurs opérations, il va falloir créer plusieurs fichiers de taille identique (un pour la gravure et un pour la découpe par exemple) et les lancer l’un après l’autre en partant du même point d’origine.
Messages d'erreur
État
Disconnected: LaserGRBL n’est pas connecté à la machine.
Connecting: LaserGRBL attend que la machine réponde.
Idle: La machine est connectée et en attente de commandes.
Run: La machine exécute des commandes.
Hold: La machine est en pause (en général parce que le bouton hold a été préssé).
Door: La sécurité de la porte est déclenchée (pour les machine avec porte sécurisée).
Home: Procédure de homing en cours.
Alarm: La machine est dans un état d’alarme. (Voir ci-dessous)
Check: le mode Check est actif. (Permet de traiter la totalité des blocs G-code sans bouger les axes et sans activer la broche et le refroidissement. Utile pour tester son G-code avant de le lancer en production.)
Jog: La machine est en cours de déplacement.
Cooling: La machine est dans un cycle de refroidissement pendant le travail.
Alarme
Lorsque la machine est en état d’alarme, un message s’affiche dans la console pour vous aider a trouver la cause.
Lorsque la machine est en état d’alarme, elle ne peut recevoir aucune commande, c’est pourquoi presque tous les boutons de LaserGRBL sont désactivés. Normalement, il est possible de sortir de l’état d’alarme en utilisant la commande « $X » ou en effectuant la procédure « $H » pour les machines équipées de fins de course. Dans les cas plus graves, cependant, il est nécessaire d’utiliser le bouton de réinitialisation.
Homing Fail: La machine est configurée pour exiger un homing avant utilisation : veuillez exécuter la procédure de homing à l’aide du bouton « $H (Homing) ». Si la prise d’origine échoue (c’est-à-dire que les interrupteurs de fin de course ne peuvent pas être détectés), l’erreur « Homing Fail » est à nouveau déclenchée. $22
Soft Limit: Soft Limits est une fonction de sécurité qui aide à empêcher votre machine de se déplacer trop loin et au-delà des limites de déplacement. $20
Hard Limit: La limite stricte fonctionne essentiellement de la même manière que les limites souples, mais avez des commutateurs physiques. $21
Travel Exceeded: Identique à la limite souple.
Autres alarmes: Certaine machines peuvent générer des alarmes spécifiques telles que l’alarme de flamme, l’alarme de choc et de mouvement, l’alarme d’exposition… Regardez dans le manuel de la machine.
Conclusion
Laser GRBL est un logiciel simple pour débuter. Il est super efficace pour graver une photo, une image ou un logo noir et blanc.
Si par contre votre aimez bosser plutôt en vectoriel, ce n’est pas un bon choix, tournez vous plutôt vers Lightburn ou LaserWeb.
69 réponses
Bonjour Ben. Ma demande précédente concernait Carbide , problème résolu Merci . Aujourd’hui je veux charger 1.1h de mon logiciel lazer grbl sur ma cnc 3018 qui est en 1.1f or l’option flasher et en grisé donc impossible !
Ok j’avais compris le problème a l’envers je croyais que tu voulais passer de 1.1h a 1.1f.
Pour envoyer le firmware sur la machine il y a plusieurs options de logiciels : Logiciel Arduino, AVRDUDESS, xLoader …
Tu trouveras le firmware de GRBL 1.1h (.hex) sur le github de GRBL.
Je n’ai pas fait ça depuis longtemps donc je ne me souviens plus exactement des paramètres mais tu trouveras surement des vidéos la dessus sur Youtube 😉
Merci Ben pour ton précédent renseignement. Aujourd’hui comment procéder avec laser grbl version h la changer sur la carte controleur en version f car l’option Flash est grisée ?
Bonjour, pourquoi repasser en 1.1f ? LaserGrbl est compatible avec GRBL 1.1h
C’est pour quelle machine ? (désolé beaucoup de commentaires je n’ai pas retrouvé ton message précédent) Certaines machines nécessitent un firmware GRBL custom disponible uniquement auprès du constructeur.
Salut Ben,
excuse moi mais je crois qu’il y a une coquille au niveau de la description des boutons. En effet la description de « allume/éteint la ventilation » est identique à celle du bouton focus? Erreur de copier/coller ou serait-ce la même fonction?
Au fait, concernant les paramètres GRBL y a t il une importance quant à l’ordre des commandes dans la colonne « # » ?
Car dans mon cas elles ne sont pas classées par ordre croissant mais de façon aléatoire ?!
Merci.
Bonne continuation.
Yen
En effet, une erreur lorsque j’ai modifié l’article. Le dernier c’est le bouton activer/désactiver l’air assist si la carte dispose d’une fonction pour le commander.
Certaines machines affichent les commandes dans le désordre, je ne sais pas pourquoi mais ça ne change rien tant que tu arrives a repérer le bon numéro 😉
Salut Ben,
tout d’abord un grand merci à toi pour ce travail de décorticage de GRBL 🙂 Je découvre cette activité et cela m’a été très utile, bravo.
J’aimerais te poser deux questions techniques, stp… Je n’ai pas trouvé de réponse dans les paramètres de GRBL?! ou je suis bigleux… lol
1) peut-on réduire la puissance du laser lors du pointage (focus) ? Elle est par défaut de 3% mais il y a tout de même une marque sur l’objet.
2) idem N°1 mais cette fois concernant la fonction « contour du projet » il n’est pas indiqué de %tage de puissance mais là aussi on a une trace sur l’objet, donc quand on essaie plusieurs positionnements et bin il y a plein de traces… 🙁
Merci à toi si tu trouves le temps de répondre à ces questions.
Belle journée.
Yen
P.S: Au fait, je possède le modèle qui ressemble à un jouet (Sculpfun iCube 5W), cela dit c’est vraiment pas mal pour mes débuts 😉
Salut, Tu peux éditer les boutons additionnels fournis par laser grbl. Pour modifier la puissance d’allumage, clic droit > éditer. De base sur ces boutons la puissance est sur « S5 »
Ton paramètre $30 est réglé comment ? Il est conseillé qu’il soit sur 1000 ou 255 pour la puissance max(100%). Avec 1000, le poucentage est plus facile a calculer ^^
A 3% d’un laser 5W tu ne devrait pas avoir de marque sur le matériau.
Yes merci pour ta réponse rapide! Je ne savais pas qu’on pouvait éditer les boutons de base… Du coup j’ai pu facilement modifier la puissance lors de ces opérations à 1%, juste histoire d’avoir un repère lumineux. Et oui à 3% cela marque le bois. Du coup j’en ai profité pour modifier également le texte des boutons de commande « étiquette » et de l’info bulle (in french) lol
J’ai également pu régler ma machine (achetée d’occasion) grâce à tes explications de configurations celle-ci ne se déplaçait pas sur toute sa superficie exploitable, sans doute que le précédent propriétaire avait bidouillé certains réglages?
De plus le Homing était trop décalé également, il y avait un ‘ »trou' », c’est à dire rien, entre deux lignes, j’ai modifié ça aussi.
Sans compter que l’axe Y n’était pas perpendiculaire à l’axe X. J’ai dû démonter complètement l’engin pour corriger ce souci, en effet lors du déplacement de Y il y avait une différence de qlqe mm depuis le haut vers le bas, c’est balo 😉
A présent elle imprime (enfin grave) parfaitement sur toute sa zone utile et les axes X et Y sont parfaitement perpendiculaires.
Bref, je commence à bien m’amuser !
Merci encore, c’est top !
Yen
Ah oui, avec les machines d’occasion on peut avoir quelques réglages a faire ^^ Cool si tout fonctionne 😉
Bonjour
Vous avez super bien developpé le fonctionnement de GRGL
Vous dites qu’il fonctionne avec tout les lasers mais j’ai un laser Mecpow ett il n’est pas dans la liste et je découpe du peuplier et il n’est pas dans la liste des materiaux ?
Merci de me répondre
Cordialement
Bonjour, la liste des réglages par machines et matériaux est fournie par laserGRBL, il n’y a pas toutes les machines. Je ne sais pas si c’est en partenariat avec ces marques ou si ce sont des données qu’il ont récupérés eux même, mais ça n’empêche pas la compatibilité avec les machines qui ne sont pas présentes dans la liste. Vous pouvez y ajouter vos réglages ou essayer avec les réglages d’une machine de puissance équivalente.
j’arrive pas à decouper un contre plaqué de 3mm vous pouvez m’envoyez les paramètres ?? parce que t’as fait la vitesse et la puissance et le mode mais t’as fait la hauteur de laser
vitesse de travail 150mm/min
puissance laser 100%
mode de laser m3
hauteur de laser ????????
j’arrive pas à decouper un contre plaqué de 3mm vous pouvez mon voyez les paramètres ?? parce que t’as fait la vitesse et la puissance et le mode mais t’as fait la hauteur de laser
vitesse de travail 150mm/min
puissance laser 100%
mode de laser m3
hauteur de laser ????????
Bonjour… Quelle machine? quelle puissance de laser ? La hauteur du laser est normalement indiquée dans la notice du laser et souvent une calle est fournie pour la régler.
Bonjour
je suis debutant avec un SculpFun S9, je n’arrive pas a decouper avec des fichiers image (.bmp / .jpg / .png / .gif), le laser ne fait que graver, mais lorsque j’utilise un fichier SVG le laser decoupe, il commence avec une puissance forte qui baisse en fonction du nombre de passe. Pour le fichier g-code, il s’affiche dans le programme laserGRBL, lorsque je lance la gravure/decoupe, le laser ne fait que tourner dans le vide.
Questions:
1. comment faire la decoupe a partir des fichiers image (.bmp / .jpg / .png / .gif)
2. comment modifier la puissance de la machine
3.quel peut etre le probleme avec le fichier g-code
Bonjour, Il faut utiliser le mode vectorisation pour obtenir un tracé de contour dans laserGRBL depuis un fichier image.
Le réglage de puissance se fait dans la suite de la configuration de la gravure avec le paramètre S-MAX tout comme le réglage de vitesse.
Tout est détaillé dans l’article.
Pour le Gcode difficile a dire sans plus d’informations, il a été créé avec quel logiciel ?
Bonjour j’ai acheter la Téo tree tts55. Et le logiciel LightBurn. Ma machine. Grave. Le bois mais. Je n’arrive pas à graver le stanless steel pouvez m’aider s’il vous plais
Bonjour, c’est une machine de seulement 5.5w il me semble, c’est un peu juste pour chauffer suffisamment l’inox.
Essaye 150mm/min et 95% de puissance, si ça ne marque pas je pense que c’est foutu.
Si ça marche, fait une grille de test de 150 à 1000mm/min et 30 a 95% pour voir les différentes couleurs que tu peux obtenir.
Bien dégraisser et peindre en noir au marker (ou avec un produit de marquage laser) avant peux peut-être aider aussi.
Un laser Infrarouge ou CO2 serait plus adapté pour ce type de matériau.
Bonjour je possède l’atomtack s30 pro 33w, quand je lance une découpe la machine s’arrête avant d’avoir terminé sa la coupe, quel peu être la problème.
Bonjour, je ne connais pas les lasers de chez Atomstack donc difficile a dire sans plus d’informations.
Vous avez fait plus de tests ? l’erreur se produit toujours au même endroit ? lors d’un changement de calque ? ou c’est complètement aléatoire ? Vous avez vérifié qu’il n’y a pas de mise a jour du firmware disponible, testé un autre câble USB ?
Bonjour, pourquoi quand je réalise un projet de gravure sur inkscape et que je l’envoi sur grbl ca me grave que les contours? comment faire pour ces projets soit convertis en png. j’essaye d’exporter mais pas top . c’est un projet porte clé
merci de votre retour
Bonjour, a partir d’un fichier vectoriel (.svg), LaserGRBL ne peut graver que les traits, il ne gère pas le remplissage.
Il faut créer les lignes pour le remplissage (lignes parallèles, hachures…) avec un logiciel de dessin vectoriel manuellement (Inkscape par exemple) ou avec un plugin (Eggbot Control pour inkscape par exemple).
Sinon il faut graver en mode image (.jpg) ou utiliser Lightburn qui lui gère le remplissage.
Bonjour à tous
Alors j’ai une SculpFun S30 que je vient d’acquérir mais quand je grave sa me fait que des traie pour dessine mon dessin ou texte
Quelle réglage doit je faire pour vraiment avoir la finition souhaitée
Bonjour, a partir d’un fichier vectoriel (.svg), LaserGRBL ne peut graver que les traits, il ne gère pas le remplissage.
Il faut créer les lignes pour le remplissage (lignes parallèles, hachures…) avec un logiciel de dessin vectoriel manuellement (Inkscape par exemple) ou avec un plugin (Eggbot Control pour inkscape par exemple).
Sinon il faut graver en mode image (.jpg) ou utiliser Lightburn qui lui gère le remplissage.
Bonjour
j’ai un sculpfun S9 et je n’arrive pas à découper pour la gravure ça va à peu près.
J’utilise laser gbrl que ce soit en ligne par ligne ou par vectorisation rien ne marche enfin pas rien ça grave c’est tout.
J’ai 61 ans c’est peut être l’age LOL.
si quelqu’un pouvait m’aider j’en serait ravi.
cordialement Henri
j’ai a peu près le même âge que toi et ma S9 coupe ! pour l’instant je me suis limité a 2mm dans du bois tendre : il faut mettre 100% de puissance , une vitesse plus lente, et plusieurs passages. Mais j’ai commencé sans problème avec du papier , en prenant 1500 et 60%. Bonne chance 🫡
Bonjour, le S9 étant équipé d’un laser 5W il me semble, la découpe reste limitée a de fines épaisseurs (papier/ carton / balsa 2mm…)
Pour découper il faut tester des vitesses d’avances très lentes.
Pour du bois fin 50 à 300mm/min et allumer le laser a 100% de puissance et faire plusieurs passes si nécessaire.
Pour le papier ça peut être plus rapide autour de 1000 a 1500 mm/min suivant le grammage.
Il faut faire des essais jusqu’à trouver un paramètre qui vous parait correct (propreté de la coupe / temps de découpe)
bonjour
je voudrais savoir comment programmer la pompe d’air pour la mis en route en automatique
cordialement
Bonjour,
Si votre machine dispose d’une prise pour contrôler l’air assist il est possible de configurer l’allumage automatique au démarrage du programme de gravure.
Dans Settings > Gcode, essayez d’ajouter du Gcode dans le Header et le Footer.
Ajoutez la commande M8 après la commande G90 dans Header et M9 a la fin dans Footer. (sur une nouvelle ligne)
bonjour,
j’ai acheté un fichier pour faire une découpe, mais dans lasergrbl le fichier est hors de ma surface de travail
comment puis-je faire pour ramener le fichier au plus proche de l’angle zéro (en bas a gauche)
merci par avance pour votre aide
cordialement
Bonjour, je ne sais pas de quel type de fichier il s’agit, mais le plus simple serait de modifier le fichier avec un logiciel de dessin vectoriel ou sinon jouer avec l’offset dans laserGRBL pour le rapprocher du point 0 avec des valeurs négatives.
Bonjour… et joyeuses fêtes !
Merci pour votre site, je débute avec LaserGRBL et une Sculpfun S9 . Ça se passe plutôt bien, mais j’aurais quelques questions de détails :
– dans la base de données des machines et matériaux, je ne vois pas comment ne conserver que les lignes intéressantes ? et a quoi servent les cases à cocher ?
– quand on a fait un essai, et que l’on veut modifier juste un paramètre ( la vitesse, par exemple) comment le faire sans réouvrir le fichier pour recommencer la procédure depuis le début ?
– j’utilise un très vieux PC, et ça fonctionne sans avoir installé le driver CH340. c’est normal ?
– quel est l’influence de la vitesse ? (qualité ? brûlure ? ). j’aurais tendance à prendre une vitesse faible, pour ménager la mécanique, mais cela pose t’il un problème ?
Cordialement
Bonjour et Bonne année !
– La case a cocher sert a rendre visible ou invisible le paramètre dans la liste déroulante lors de la configuration de votre gravure (icone livre a coté des vitesses)
Pour supprimer une ligne cliquez sur la première case de la ligne et appuyez sur « suppr ».
– Pour éditer le programme cliquez sur Fichier / recharger le dernier fichier, les paramètres seront comme vous les aviez réglé.
– Le driver a du être installé ultérieurement pour un autre appareil. si ça fonctionne tant mieux 😉
– Sur un laser la vitesse est différente pour chaque matériaux et donne un résultat différent.
Trop lent ou trop puissant, le matériau brule et le résultat n’est pas joli et trop rapide ou pas assez puissant la gravure ne sera pas profonde voir pas bien marquée, il faut donc tester différentes vitesses et puissances pour trouver le meilleur rendu.
Avec un graveur laser on essaye en général d’avoir un bon rendu avec un vitesse la plus rapide pour gagner du temps, mais si vous n’êtes pas pressé vous pouvez aussi graver a vitesse lente avec moins de puissance.
bonjour,
je n’arrive pas à centrer mon texte pour graver sur une carte de visite.
je suis novice et j’avoue avoir encore beaucoup de mal à trouvé les bons paramétrages selon les différents supports.
En vous remerciant par avance
Cordialement
Bonjour,
1- Créer votre fichier image de carte de visite au dimensions exacte de la carte de visite.
2- Aligner le carte avec l’axe X du graveur et placer le point d’origine dans l’angle de la carte.
3- Configurez la gravure aux dimensions de votre carte.
4- Lancez la gravure.
Si votre graveur possèdes une fonction homing, vous pouvez aussi fixer votre graveur a une planche et de venir graver une grille de positionnement sur cette planche ou au moins un rectangle ou placer votre carte de visite.
Pour les réglages, pas de secret, il faut faire des grilles de test avec différentes puissances et vitesses sur chaque matériau.
je ne trouve pas mon laser sulpfun S30 pro 10w dans la liste des graveur sur votre logiciel…
pouvez-vous m’aider
Si vous parlez de la MaterialDB c’est une liste de réglage fournie par Laser GRBL, il n’y a pas tout les lasers. Le mieux est de faire vous même des grilles de test de gravure sur vos différents matériaux.
Merci Ben pour ta réponse super rapide !!
Apparemment ce serait plutôt un problème d’axe puisque j’ai le même souci avec un jpg. J’imagine que cela ne se règle pas via Lasergrbl mais en direct sur la machine, aurais-tu tout de même un conseil pour moi ?
Pour le Z, merci, je l’ai donc activé. Je vais encore voir pourquoi j’ai des messages d’erreur avec certains boutons personnalisés.
Surement un décalage lors de l’assemblage de la machine, bien vérifier que tout est aligné avec une équerre et si ce n’est pas le cas, dévisser et ajuster. En général c’est souvent au niveau de l’axe X (celui qui se déplace), qui n’a pas été bien aligné lors de l’installation des courroies.
Bonjour,
Merci pour votre super article !
J’ai entamé mes débuts avec LaserGRBL sur mon Atomstack Pro A5.
Lorsque je grave sur base de mon fichier svg, le résultat n’est pas conforme, comme si le laser allait un peu de travers.
Pouvez-vous m’aider au niveau des réglages à effectuer, est-ce dans GRBL ou plutôt au niveau de la machine? 🙂
J’ai également l’impression qu’il ne se passe rien lorsque je demande le clignotement du laser ou le réglage focus…
Merci !
Laser GRBL est un logiciel gratuit assez basique, il ne fonctionne pas terrible avec les .svg il est plutôt fait pour les .jpg
Si quand tu graves un jpg c’est droit, ça vient probablement de laser GRBL qui interprète mal ton fichier svg. Essaye avec Lightburn, lui gère très bien les .svg (il est gratuit pendant 30 jours)
Si par contre c’est décalé aussi sur les .jpg, tu as surement un axe qui n’est pas aligné correctement.
Normalement les boutons personnalisés proposés par laserGRBL fonctionnent avec l’A5 Pro. Pour le focus, il faudra en plus activer l’axe Z pour faire le réglage de la hauteur (dans les paramètres de lasergrbl)
Bonjour,
merci pour ce super tuto. toutefois j´ai une question concernant le réglage du focus. En effet vous mettez que pour les laser avec une diode reglable il suffit de tourner la molette jusqu’à ce que le point soit le plus petit possible, et ceci sur notre support à graver après l´avoir mis bien sur. Mais ca veut dire que peut importe la hauteur qu´il y entre notre objet à graver et la diode ca marche du moment que le point soit le plus petit? et aussi selon les paramètres de puissance et de vitesse mis… d´ailleurs est ce que ces paramètres varient en fonction de la hauteur entre l´objet à graver et la diode?
et faut il faire impérativement tous les réglages de laser grbl indiqué pour que le graveur fonctionne au mieux?
merci
Bonjour, normalement avec le laser il est fourni une cale pour régler la hauteur de laser, ou du moins une indication de la hauteur entre le matériau et la lentille. Ensuite il faut régler la focale pour avoir le plus petit point possible. Je te conseille d’utiliser toujours la hauteur préconisée pour une efficacité optimale.
Pour les réglages, je ne sais pas desquels tu parles mais tout dépend de ta machine, avec un graveur laser ça devrait être a peu près déjà configuré, avec une cnc 3018 il faut passer la carte de contrôle en mode laser et activer l’axe Z, avec une machine custom il peut y avoir plus de paramètres a modifier. ^^
Si tu parles des réglages de puissance et vitesse, il faudra faire des tests pour savoir ce qui marche le mieux avec ton laser, ils sont tous différents.
Bonjour,
Je viens de lire attentivement les infos sur votre logiciel qui me paraît très pertinent.
Je souhaiterais faire l’acquisition d’un graveur laser bois, à usage amateur.
Mon objectif serait de graver à partir de photos, donc des fichiers jpg
avez vous une préconisation à me faire pour l’achat d’un graveur laser bois en fonction de la compatibilité avec votre logiciel .
Merci. Très cordialement
c
Bonjour, ce n’est pas mon logiciel mais pour les jpg laser GRBL est très bien pour un logiciel gratuit. Il est normalement compatible avec tous les graveurs laser à diode fonctionnant sous GRBL.
Pour ce qui est du choix de graveur laser, si c’est juste pour graveur des .jpg et que vous ne faites pas découpe, n’importe lequel fera l’affaire.
Je ne connais pas votre budget donc difficile de vous recommander des modèles en particulier mais je vous conseille tout de même de partir sur un graveur d’au moins 10W pour ne pas que les gravures prennent trop de temps.
Les choses a regarder avant d’acheter :
– Puissance et surface de travail (5w: gravure / 10w: gravure et découpe occasionnelle jusqu’à 5mm / 20w: gravure et découpe jusqu’à 10mm / 40w: gravure et découpe jusqu’à 15mm)
– les autres lasers compatibles (plus puissant par exemple si jamais vous souhaitez un jour faire de la découpe)
– les accessoires disponibles (outil rotatif, air assist, grille de découpe…)
– la disponibilité des pièces détachées (lentilles de rechange, courroies…)
– les conditions de retour et de garantie (bon ça c’est pour tous les achats sur internet ;))
N’hésitez pas si vous avez d’autres questions.
Bonjour j’ai apprécié vos explications ça va ça m’aider à commencer avec mon graveur laser👍👍👍
Bonjour,
très bon tutorial. j’ai donc compris que l’on faisait soit de la découpe ou contours avec des fichiers vectoriels et de la gravure avec d’autres type de fichiers.C’est assez embêtant ces conventions de fichiers. y a t’il moyen à partir d’un fichier vectoriel de lui demander de graver ?
Bonjour, désolé du retard, avec les vacances j’ai oublié de répondre. Avec LaserGRBL ce n’est malheureusement pas possible, mais Il est tout a fait possible de graver à partir d’un fichier vectoriel, c’est même conseillé. La résolution sera meilleure qu’a partir d’une image. Il faudra passer sur des logiciels plus complets comme Lightburn ou LaserWeb pour ça.
Bonjour, j’utilisais Laser GRBL pour uniquement faire du dessin du type axidraw. Tout fonctionnait bien ! Venant de faire l’upgrade je constate que je n’arrive plus à faire fonctionner le relais (on/off) qui levait et abaissait le crayon. J’ai un bouton qui manuellement lève et abaisse le crayon mais étant novice, je ne me souviens plus comment j’ai procédé pour que le dessin se fasse avec abaissement et relèvement du marqueur. Une aide serait très appréciée ! Merci
Bonjour, désolé du retard, avec les vacances j’ai oublié de répondre. Je ne connais pas votre machine donc difficile de vous répondre.
Vous utilisez un servomoteur avec une version custom du firmware GRBL ? Vous générez le Gcode depuis un autre logiciel ou dans LaserGRBL comme si c’était un laser ?
Si c’est en faisant une mise de LaserGRBL que ça ne fonctionne plus, vérifiez que l’axe Z est toujours activé dans les paramètres de LaserGRBL. Si ça ne marche il me faudra plus d’informations. 😉
bonjour
lorsque j’utilise le rotor avec grbl, il écrit en mode miroir sur une forme arrondie,(stylo) di je remplace le stylo par une plaque plane il écrit normalement. que faut il faire pour enlever l’effet miroir
super tuto merci
Bravo très pro et bien expliqué 👍🏻
Bonjour,
Je viens de trouver votre site avec les explications sur le logiciel GRBL. Ouf … je l’ai installé dernièrement et un peu de mal à régler et à l’utiliser. J’ai téléchargé la notice, je vais réessayé.
Christophe,
Salut !
Pour le laser, j’utilise Illustrator pour convertir un dxf en svg et l’ouvrir ensuite sur Laser GRBL.
Mais j’ai un soucis, mes fichiers ne sont pas convertis avec une échelle de 1 pour 1, mais une échelle bizarre, visiblement pas la même d’un fichier à l’autre.
Or, à l’ouverture d’un svg, contrairement à une image, on n’a pas le choix d’une dimension d’image lors de la création du code. Et je ne trouve rien dans les paramètres grbl qui influencerait cette modification d’échelle.
Tu aurais une idée de l’origine de ce problème?
Salut, la plupart des logiciels de gravure sont en 96 DPI (ou PPP). Configure ton document Illustrator en 96 DPI et bosse en millimètres, Normalement la taille devrait correspondre. 😉
bonjour je viens de trouver sur internet votre document sur Laser GRBL que je trouve tres interessant j ai moi mêm télécharger ce logiciel mais j ai du mal a le regler du fait que tout est en anglais vous serait t il possible de m en faire parvenir un exemplaire en pdf sur ma boite mail qui m aiderais a l installer corectemment sur mon pc je vous en remerci a l avance cordialement philippe
Bonjour, cet article est uniquement disponible sur le site, mais il est possible de l’enregistrer en pdf depuis le navigateur.
Je ne garantit pas une mise en page parfaite par contre.
En bas de l’article il y a un bouton pour imprimer dans « Partager ».
Cliquez dessus et dans le champ de sélection de l’imprimante, choisissez « Enregistrer au format pdf ».
Puis faites enregistrer.
J’aimerais savoir et comprendre comment gérer la puissance du laser ? Tout du moins faire des gravure plus ou moins foncé ?
À quoi correspondent les pas et sa valeur ? (que vaut 10 ou 20 pas ?)
Comment régler la puissance de découpe ?
Je trouve que votre article manque de détails sur ces sujets, et vous êtes le seul à déjà donner un minimum d’exploitation, c’est super 🙂
Merci et bonne journée !
Pour régler la puissance du laser il faut utiliser S-MAX qui correspond au pourcentage de la puissance maximale qu’utilisera le laser pour la gravure. Il correspond au paramètre $30 de GRBL.
Je conseille de régler le paramètre $30 de GRBL sur 1000 pour la gravure laser.
S-MAX = 450 correspond donc à 45% de la puissance max du laser, S-MAX = 1000 à 100% de la puissance max du laser.
Les pas eux indiquent la distance de déplacement du laser en millimètres lors des déplacements manuels. Les F de l’autre côté du Jog servent à régler la vitesse de déplacement en mm/min.
N’hésitez pas si vous avez d’autres questions 😉
bonjour, j ai acheté un graveur laser grbl début septembre. lors du 1 er essais mes dessins étaient tous décaler, comme si le laser étals l image, a coup de bol j avais réussi par moi même à remettre tout en ordre. c était les valeurs de X et Y qui était inversé, j ai pu me servira de mon graveur parfaitement jusqu a tout a l heure ou j ai voulu modifié des paramètres pour des gravures sur du bois ( du pin) et depuis tous mes dessins sont à nouveau décaler. et bien-sûr je ne me rappelle plus des valeur que j avais donné à X et Y. surtout que j avais trouvé l info sur internet et impossible de remettre la main dessus. mon laser est inutilisable. je l ai acheté pour ma micro entreprise. j en ai besoin 😓 pouvez vous m aider svp?
Bonjour, il faut jouer avec le paramètre $3 de grbl pour inverser les axes, il y a un tableau sur cet article :
https://benmaker.fr/2021/03/17/configuration-de-grbl-v1-1/
Bonjour,
J’ai Ortur master 3, j’ai gravé un logo avec le logiciel laserRGBL et je voudrais savoir comment faire pour decouper le contour du logo. Peut t’on le faire avec laserRGBL ou faut t’il passer par un autre logiciel ?
Merci
Avec Laser GRBL, si c’est un logo en une couleur, le mode vectorisation sans remplissage devrait faire l’affaire.
Si le logo est plus complexe, il vous faudra 2 fichiers identiques (placement du logo, taille) : un avec le logo complet pour la gravure en mode remplissage ou tracé et un ou le logo est intégralement noir pour la découpe du contour extérieur en mode vectorisation sans remplissage.
Il faudra donc le faire en 2 fois. La gravure puis la découpe.
Si vous avez votre logo en vectoriel, le plus simple c’est de passer par Lightburn, vous pourrez assigner chaque tracé a un type de gravure/découpe 😉
Bonjour
Je viens de faire qques essais de gravure de logo mais ça grave une ligne simple pas de dessin, pouvez vous m aider svp
Bonjour, quand vous dites une ligne simple, c’est le contour du logo ? Si oui essayez le mode « tracé ligne par ligne » ou le mode « vectorisation » en activant bien le remplissage.
bonjour,
je ne comprend pas comment fonctionne l’échelle X et Y , quant on ouvre un fichier de pièce ?.
en plus bien souvent il se dégage une fois la pièce passée par le laser , la tête laser se dégage en Y bien souvent , mais jamais de la même valeur , ce qui peu poser des problème ?…
merci de me répondre.
bonne journée.
Yves
Bonjour, désolé je n’ai pas compris ce que voulez dire.
