J’installe l’extension du plateau

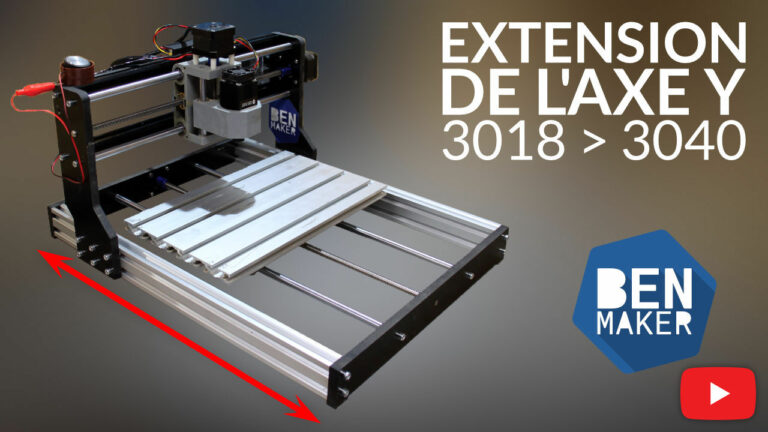

Bon ça y est l’axe Y de la cnc 3018 est agrandi, maintenant il faut un plateau digne de ce nom pour aller avec !
J’ai donc commandé le kit d’extension du plateau vendu par Genmitsu.
Dans la vidéo ci-dessous, je vous montre comment l’installer. Vous allez voir ce n’est pas bien compliqué.

La vidéo

Bonjour a tous moi c’est ben et on va continuer l’agrandissement de la CNC 3018.

Donc dans la dernière vidéo on a déjà monté le kit d’extension de l’axe Y

et aujourd’hui on va monter le kit d’extension du plateau.

Donc on déballe ça et puis c’est parti !

Donc a l’intérieur du kit on retrouve une plaque de medium pré percée,

le plateau

Un petit outil pour positionner les vis et les T-nuts

2 packs de vis, un pack de T-nuts

Des petites calles en plastique et une notice.

Du coup la première étape va être de dégager le plateau de la CNC.

Donc on va redémonter cette partie la.

Du coup on va desserrer l’axe Y…

…ce qui nous permet d’enlever la façade et le plateau.

Ensuite on va démonter toutes les pièces qui sont sur l’ancien plateau.

On place le nouveau plateau aligné avec l’ancien.

Et on va pouvoir placer tous les T-nuts grâce au guide qui est fourni.

Du coup j’ai placé tous les T-nuts a leur emplacement

et maintenant on va les insérer dans les rails et les mettre bien en place a l’aide du guide.

Donc une fois que les T-nuts sont bien en place, bien alignés grâce au guide, …

… on peut installer la plaque …

… en faisant bien attention a ne pas se tromper de sens.

Donc le coté qui en a 6, c’est le coté qui a 6 trous.

On aligne bien et on va pouvoir commencer a mettre les vis qui vont dans ces trous la.

Normalement on devrait tomber directement sur les T-nuts.

Tout s’est bien passé.

J’aligne bien les plaques.

Et je sert a fond.

Maintenant on va pouvoir mettre les roulements.

Sous les roulements, il faut mettre les petites calles.

Pour les aligner, je vais utiliser les anciens rails linéaires.

Et il n’y a plus qu’a serrer.

Je ne serre pas trop car il y aura surement des ajustements a faire une fois mis en place sur les grands rails.

Et il ne reste plus que celui ci.

Je met les vis, et j’installe cette petite pièce vers le haut.

Donc ensuite on arrive a l’avant dernière étape…

on va pouvoir installer le plateau.

on peut remettre la façade avant.

On peut déjà voir que ça fait un plateau nettement plus grand

Ensuite on penche la machine pour finir le serrage et être sur que tout est bien ajusté.

On vérifie que ça ne force pas.

ça a l’air pas mal.

Du coup il reste une dernière étape, la dernière fois je vous avait dit qu’il fallait laisser 60 a 80 millimètres comme c’était indiqué dans la notice.

Mais dans la notice du plateau, ils disent qu’il faut se mettre a 125 millimètres.
Donc on va décaler cette partie la un petit peu vers l’avant.

Donc voila, pas de soucis, le câble est assez long.

C’est terminé, maintenant il n’y a plus qu’a tester.

Bon j’ai remis la cnc a sa place, on va pouvoir voir si tout fonctionne bien.

Avant je vais quand même remettre un peu de graisse sur l’axe.

Maintenant on va voir jusqu’ou on peu aller.

La on est au maximum.

On voit qu’on dépasse du plateau, c’est pas terrible. Du coup je pense qu’il va falloir décaler celui ci pour le ramener vers l’avant encore.

125 mm c’est pas assez.

Dans l’autre sens, on est ici au maximum

De ce coté la on arrive loin du bord, donc ce qui est sur c’est qu’on utilisera pas les 36 cm du plateau. Ce qui est un peu dommage pour un kit “3040”

Pour éviter d’être trop en limite d’axe, je vais redécaler le portant d’un cm (soit 135mm) et on va voir ce que ça donne.

Du coup avec le changement, je me retrouve ici au maximum.
Je vais faire une petite marque.

Et de l’autre coté, j’arrive ici.

Donc on peut voir qu’au maximum on a un déplacement de 31.7cm .

Ce qui je trouve est un peu limite, pour un kit qui s’appelle “3040” .

Mais bon ça agrandie quand même pas mal la surface du plateau.

Donc voila, l’installation du plateau est terminée.

Je suis un peu déçu, car pour un kit qui s’appelle “3040”, on obtient pas 30x40cm.
On est plus sur du 30×31.5 cm.

On gagne quand même 13.5cm ce qui est déjà pas mal.

ça va quand même permettre de réaliser de plus gros projets.

Donc dans la prochaine vidéo, on va le spoilboard.

C’est une planche qui permet d’avoir un plateau bien droit et de ne pas usiner dans l’aluminium comme ça a déjà pu m’arriver plusieurs fois…

En attendant n’oubliez pas de vous abonner ou de laisser un petit like, et on se retrouve dans quelques jours pour la suite de l’amélioration de la cnc.

Les photos

Conclusion

L’installation est assez simple et une fois assemblé on a l’impression d’avoir gagné énormément de surface.
Par contre une fois mesuré la surface de gravure on déchante un peu.

La cnc “3040” sur laquelle on installe un plateau qui au final ne fait que 30cm par 36cm n’est même pas capable de l’utiliser intégralement. La surface de gravure ne fait au final que 30cm par 31.5cm et on a l’impression de s’être fait un peu arnaquer… Au final on ne gagne pas 22cm sur l’axe Y mais seulement 13.5cm ! C’est dommage.

A part ça, le kit est de bonne qualité et la surface de travail est quand même plus confortable. ça va quand même me permettre de faire des gravure un peu plus grandes.

Prochaine étape, le spoilboard pour aller dessus, cette fois ce sera de la fabrication maison.
On se retrouve dans quelques jours 😉
