Je teste le Ortur Laser Master 3 avec Ced !

Je teste le graveur laser Ortur Laser Master 3
Je teste le graveur laser Ortur Laser Master 3 avec Cédric au travers de quelques projets !
Table des matières

Dans cette vidéo, je profite des vacances de Noël pour tester le graveur laser Ortur Laser Master 3 que m’a envoyé le site Geekbuying.com avec Cédric !

Présentation

Le graveur laser Ortur Laser Master 3 est un laser équipé d’un laser de 10w (en sortie optique) et qui a une vitesse de déplacement de 20000 mm/min. Il est équipé d’un système de homing sans interrupteurs de fin de course ce qui est plutôt surprenant au début mais tout de même efficace. Niveau sécurité il est bien équipé et dispose d’une clé pour le verrouiller, d’un bouton d’arrêt d’urgence et d’un capteur d’inclinaison.
Sa surface de travail est grande, 400 x 400 mm et il est possible de l’étendre grâce a un kit d’extension.
Il est aussi possible de lui ajouter une pompe a air, un axe Z motorisé et un outil rotatif pour graver des verres et des bouteilles par exemple.
Il fonctionne sous GRBL et est donc compatible PC, Mac OS, Linux et Android / IOS.

La vidéo

  • Track : Jack Shore & Kora – Memory Nights [NCS Release]
    Music provided by NoCopyrightSounds.
    Watch: https://youtu.be/vOSrZCATho0
    Free Download / Stream: http://ncs.io/MemoryNights
  • Track: Thorne & Andrew A – Behind [Arcade Release]
    Music from Arcade by NoCopyrightSounds.
    Watch: https://youtu.be/WlkyLsWEb2M
    Free Download / Stream: http://ncs.io/Behind
  • Track: Alva Gracia – Emotions Like [NCS Release]
    Music provided by NoCopyrightSounds.
    Watch: https://youtu.be/yfxTYELfGLg
    Free Download / Stream: https://ncs.io/EmotionsLike
  • Track: Lennart Schroot – Fata Morgana [NCS Release]
    Music provided by NoCopyrightSounds.
    Watch: https://youtu.be/yL6KLRwfhQg
    Free Download / Stream: http://ncs.io/FataMorgana

Le matériel

Déballage

Le carton ne paye pas de mine mais tout est bien protégé par de la mousse.

Le carton du Ortur Laser Master 3
Le carton du Laser Master 3

A l’intérieur du carton on retrouve :

  • Les éléments prémontés qui composent le cadre de la machine.
  • Le laser de 10W.
  • De quoi brancher un air assist.
  • Un kit d’outillage pour l’assemblage
  • Des lunettes de protection
  • Des échantillons de matériaux
  • La notice
Les élements qui composent le kit du Ortur Laser Master 3
Les éléments qui composent le kit du Laser Master 3

Assemblage

La notice du Laser Master 3 est plutôt complète et la machine se monte sans grosse difficultés. Le seul point un peu compliqué lorsqu’on est seul, c’est la mise en place de la première vis car il faut aligner et maintenir la structure tout en évitant de pincer un câble qui passe à l’intérieur du rail.

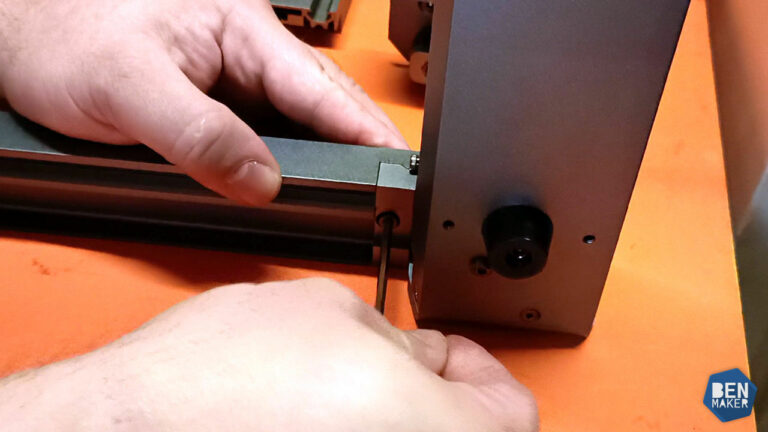

Assemblage de la structure de l'Ortur Laser Master 3
Assemblage de la structure du Laser Master 3

La suite est simple, il suffit de glisser l’axe X dans les rails de l’axe Y et de visser la face avant de la machine. Il n’y a que 4 vis pour assembler la structure grâce au système d’emboitement des rails !

Installation de l'axe X de l'Ortur Laser Master 3
Assemblage de l'axe X du laser Master 3

Ensuite il faut installer les 2 vis du butée de l’axe Y et les courroies, le système de tension de courroie est très simple mais efficace.

Installation de la butée de l'axe Y et courroie de l'Ortur Laser Master 3
Butée de l'axe Y et courroie du laser Master 3

Viens le tour du câblage, qui est plutôt bien pensé, mais il manque quelques informations pour l’installation du câble de l’axe Y dans la notice.

Le câblage de l'Ortur Laser Master 3
Le câblage de l'Ortur Laser Master 3

L’installation du laser est simple aussi, il viens glisser dans un rail et est maintenu grâce à une vis.

Le laser 10W de l'Ortur Laser Master 3
Le laser 10W du laser Master 3

Air Assist

Je n’avais pas encore reçu l’air assist lors du tournage de la vidéo, on a donc utilisé un compresseur réglé pour avoir a peu près le même débit.
Je l’ai testé a mon retour chez moi et je n’ai pas vu de grande différence.

Il est assez imposant, mais plutôt silencieux, Il à l’air de fournir le bon débit a pleine puissance, débit qu’il est d’ailleurs possible d’ajuster grâce a un variateur sur le câble d’alimentation.
Rien de spécial a dire dessus, il fait son travail.

Laser explorer

Ortur fait la promotion pour l’application Laser explorer qui permet de connecter son téléphone ou sa tablette en wifi avec la machine. Nous l’avons testé sur 2 réseaux wifi et 2 téléphones différents mais nous n’avons pas réussi a faire la connexion. Dommage.
Je referai des tests par la suite…

Lightburn

Pour Lightburn pas de soucis, le Laser Master 3 est reconnu immédiatement, il n’y a même pas besoin du driver CH340.
Il arrive parfois qu’elle se mette a clignoter et a bipper au démarrage sans que je sache trop pourquoi, il faut la redémarrer pour que la connexion se fasse, mais dans l’ensemble ça fonctionne bien.

Il suffit d’ajouter une nouvelle machine en USB avec un plateau de 400x400mm.

N’oubliez pas de passer Lightburn en mm/min si vous travaillez en mm/min et de mettre la valeur S-Max sur 1000 car le paramètre $30 de la machine est réglé sur 1000.

Le homing se fait par défaut à l’avant gauche, ce qui je trouve n’est pas pratique. Vous pouvez le passer à l’arrière gauche dans Lightburn, mais il vous faudra aussi passer le paramètre $23 sur 7 depuis la console.

Tests

Le contreplaqué utilisé pour les tests n’était pas de très bonne qualité mais on retrouve a peu près le même résultat que pour la dernière machine testée donc les réglages devraient être à peu près les mêmes.

Les créations

Quelques photos des créations réalisées lors du test de la machine.

Ressources

Fichiers utilisées pour la réalisation de ces projets.

Projet Stargate

Si jamais vous souhaitez reproduire le projet Stargate Atlantis, pas de soucis, je vous ai mis le fichier Lightburn. 😉
Evidement suivant l’épaisseur de votre verre et miroir, il faudra surement ajuster un petit peu. Les miens viennent de chez Casto (rayon cadres).
Pensez a me marquer sur les réseaux sociaux pour me montrer le résultat avec @BenMakerFr !

Mon avis

Le Laser Master 3 est graveur laser qui est efficace en gravure et en découpe, le laser est puissant et la vitesse de déplacement est très bonne.

Niveau design il est très joli mais 2 détails sont mal intégrés, l’interrupteur de l’outil rotatif sur l’arrière qui dépasse et risque de bloquer les câbles et l’antenne wifi qui est mal placée et risque de finir cassée lors des manipulation.

Le câblage est bien pensé, le revêtement qui entoure les câbles est top, mais la prise du laser à l’air très fragile. Il faudra surement ajouter une impression 3D pour la maintenir.

Pour ce qui est de la sécurité, il est bien équipé, le verrouillage par clé permet de bloquer l’accès à la machine aux personnes non autorisées, le bouton d’arrêt d’urgence permet d’arrêter la machine en cas de soucis et le capteur d’inclinaison stoppe tout si la machine est bougée ou si elle n’est pas stable.

Le wifi ne fonctionne pas, du moins en suivant les informations données par Ortur. Je ferai d’autres tests par la suite et je mettrai l’article a jour si j’arrive a connecter la machine.

Les pieds du laser sont trop petits et ne permettent pas d’installer une grille de découpe standard sans mettre de calles, ou alors il faut acheter les pieds plus grands mais ils sont bien trop chers pour 4 bouts de plastique. (Il y en a a imprimer soit même sur Thingiverse). Ils ne m’ont malheureusement pas envoyé la grille de découpe vendue par Ortur qui est beaucoup plus fine donc je ne peux vous dire ce qu’elle vaut.

De temps en temps, lors de la connexion au pc, le voyant lumineux clignote dans tous les sens et la machine bipe sans qu’on ne sache trop pourquoi. La solution est souvent d’éteindre et rallumer la machine.

Dernier point, les lunettes de protection, j’ai oublié d’en parler dans la vidéo, mais elles laissent passer la lumière bleue alors que mes autres paires non… Dans tous les cas il ne faut pas regarder le laser en fonctionnement, mais ça me parait un peu étrange qu’ils n’aient pas fourni les lunettes adaptées a la fréquence du laser… Dans le doute je ne les utiliserai pas.

Bref, une machine qui est efficace en découpe et gravure mais qui a tout de même pas mal de petits défauts. Elle peut être quand même intéressante pour débuter si vous la trouvez a bon prix sur Geekbuying.com par exemple. 😉
