J’installe la CAMXTOOL v3.5 sur la CNC 3018 Pro (Contrôleur CNC GRBL)

La carte contrôleur de ma CNC 3018 a pris un coup de chaud… Je n’ai pas trouvé la même carte, donc j’en profite pour tester un autre modèle.

Cet article peut contenir des Liens affilliés

Table des matières

  1. Contenu du colis
  2. Comparatif des cartes de la CNC 3018
  3. La carte en détail
  4. Installation sur la CNC 3018
  5. Mon avis
  6. Ou acheter la carte de contrôle GRBL 1.1 ?

Après 2 ans d’utilisation, en pleine gravure, ma CNC 3018 se met a fumer… les steppers de la carte électronique de ma CNC 3018 ont pris un coup de chaud. On peux voir sur les photos que le les dissipateurs se sont décollés, et qu’une sorte de plastique fondu est sorti du micro-processeur. Je vous raconte pas l’odeur dans l’atelier…
Pourquoi ? Aucune idée, au moment on c’est arrivé, j’était en train de graver du contreplaqué de 5mm et rien n’a bloqué la broche ou les axes…

Carte électronique HS
Stepper HS

Il est difficile de trouver les pièces pour ce type de carte et vu que je ne sais pas si elle a pris un coup aussi, j’ai décidé de la remplacer.

Le seul modèle disponible sur Amazon au moment de la ma recherche était ce modèle de marque RIIAI et expédié de chine.
Pas le choix je commande même si la livraison est prévue 1 mois plus tard. J’ai bien fait car finalement le colis est arrivé en seulement 2 semaines.

Sur les photos de l’article on peux lire que la carte fournie est une WOODPECKER CAMXTOOL v3.4, mais au final j’ai reçu une CAMXTOOL v3.5. La carte est en version GRBL 1.1f

Contenu du colis

  • Boitier transparent
  • Carte électronique CAMXTOOL
  • Cable USB
  • De la visserie pour la fixation sur les rails

Comparatif des cartes de la CNC 3018

Carte contrôleur cnc 3018 Comparatif

Par rapport à la carte d’origine (CAMTOOL CNC v3.3) :

  • Les connecteurs d’ alimentation et USB ont l’air plus solides.
  • Elle est protégée par un boitier qui se fixe facilement sur la CNC 3018.
  • Un ventilateur permet normalement de la refroidir efficacement.
  • Il y a un gros dissipateur solidement fixé sur les steppers, plutôt que 3 petits qui tiennent juste avec un peu de pate thermique.
  • Un interrupteur permet de couper la carte sans avoir a  la débrancher.
  • Elle possède moins de ports PIN, mais personnellement je ne les utilise pas.
  • Elle fait un petit peu plus de bruit à cause du ventilateur, mais bon je chipote, pendant la gravure, ça ne s’entend pas.

La carte en détail

Sur le coté on retrouve les connecteurs pour l’alimentation 24V et le port USB.

Carte contrôleur cnc 3018 Zoom

Sur la partie haute on retrouve :

  • Un connecteur pour la broche (Spindle)
  • Un connecteur pour le laser (Laser)
  • 3 connecteurs pour les moteurs des axes.
Carte contrôleur cnc 3018 Zoom

Sur la partie basse on retrouve :

  • un bouton power
  • un bouton reset

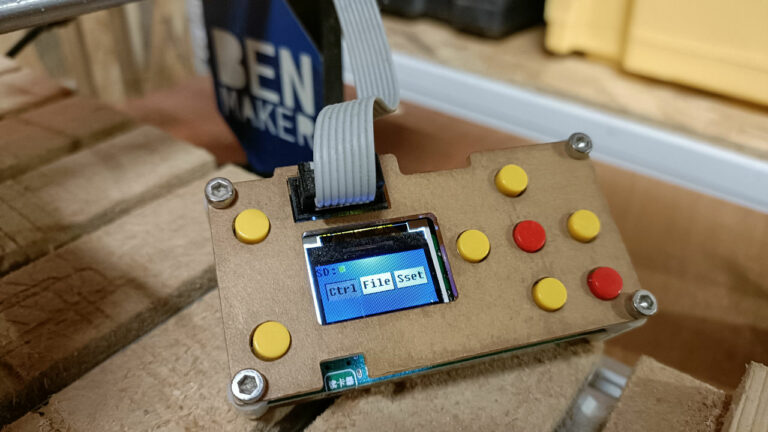

  • un connecteur pour la télécommande
  • Les ports PIN (5V, A5 pour le Z-probe et de quoi brancher des interrupteurs de fin de course)

Installation sur la CNC 3018

Les fixations sont prévues pour les rails de la CNC 3018, mais j’ai du ajouter quelques rondelles car les vis étaient trop longues.

Carte contrôleur cnc 3018 installée

Mon avis

Une petite carte contrôleur qui remplace parfaitement celle d’origine, j’ai pu tout brancher sans problème et tout à fonctionné du premier coup (Je l’ai testée avec la broche et le laser).

Avantages

  • Simple à monter
  • Compatible avec la CNC 3018 Pro
  • Connecteur Laser
  • Connecteurs Endstop
  • Connecteur Zprobe

Inconvénients

  • Rien à signaler

Ou acheter la carte de contrôle GRBL 1.1 ?

La carte de contrôle RIIAI n’étant plus disponible, je vous conseille celles ci.

Article publié le

Mis à jour le

Tags : , ,

Commentaires

Laisser un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Pour continuer a répondre a une discussion, cliquez sur répondre sur le premier message.

7 réponses

  1. Avatar de robert virmont
    robert virmont

    j’ai un cnc 3018 que j’ai acheté chez Amazone , depuis des mois j’essaye de la faire fonctionner.
    1 connecteur communication soudures sèches que j’ai repris.
    2 refixation du ventilateur qui vibrait
    3 la liaison merde à fond elle passe dans le rouge en permanence avec des commandes qui ne passent pas.
    impossible dans ces conditions de graver quoi que se soit, elle fait n’importe quoi.
    il faudrait peut être reprogrammer la carte , mais je ne connais pas la méthode bien que je fais du C++ avec arduino (à un niveau très modeste)
    ou changer la carte. mais si c’est pour avoir les mêmes problèmes j’hésite.
    faire de la transmission à 115200 baud ça me parait aléatoire à l’arrivé , à moins que le protocole soit mal maitrisé.
    si quelqu’un connait le problème et propose une solution , ça serait très sympa de sa part.

    Répondre
    1. Avatar de Ben Maker
      Ben Maker

      Si les soudures ne sont pas terribles, il est possible que ça vienne de la, personnellement je n’ai aucun soucis avec la camxtool. Vous pouvez essayer de reflasher GRBL dessus dans le doute, mais je pense plus à un soucis matériel.
      Les cartes GRBL tournent toutes à 115200 il me semble, le soucis ne vient surement pas de là.

  2. Avatar de Alfred Couder
    Alfred Couder

    Bonjour,

    j’ai acheté une 3018 avec la CAMXTOOL v3.5 qui ressemble fort à la vôtre.
    Tout fonctionne côté axes, gravure mais le laser ne semble être alimenté. J’ai bien activé l’interrupteur sur le laser.
    Rien n’y fait…
    Si jamais vous avez des idées… ou suggestions…

    Répondre
  3. Avatar de paul
    paul

    Hello,
    Même problème … même solution : j’ai reçu une camxtool V3.5

    Mon soucis est que le GRBL :
    – ne détecte pas les endswitches en mode NC (par contre, OK en NO)
    – quand $23 – Homing dir invert mask est à 3, les endswitches (en NO ou en NC) ne sont pas détectés
    bref, la cnc est inutilisable …

    Et je n’arrive pas à reflasher un firmware, la connexion avec la carte ne se fait pas

    Déjà rencontré les mêmes problèmes ?
    Le cas échéant, des solutions ?

    Merci d’avance
    p

    Répondre
    1. Avatar de Ben Maker
      Ben Maker

      Bonjour, pour les inters en NC, vous avez configuré $5=1 ? Il faut aussi ajouter des résistances. Moi je suis en NO, pas de soucis.

    2. Avatar de paul
      paul

      Oui, $5=1 …
      Et là, en repassant à $5=0 et en recablant les switches en NO … plus de détection quand j’actionne à la main.
      Je m’arrache les cheveux
      🙂

  4. Avatar de MAILLY Daniel
    MAILLY Daniel

    Merci pour ces commentaires, pour moi j’ai eu moins de chance, j’ai fait un premier test uniquement avec le petit boitier de commandes externe, tout a bien fonctionné pour les axes X, Y, et Z. Mais j’ai trouvé que le moteur vibrait un peu à vide…….
    Le lendemain tres fier, je voulait faire une démonstration de ma nouvelle acquisition à mon fils, plus rien ne fonctionne, à part l’écran du boitier externe, la led de la carte controleur et c’est tout, aucuns mouvements!!!!
    Je pense que j’ vais faire comme vous racheter une autre carte controleur pour ma CNC 3018, mais je passe mes commandes avec ALIexpress, les tarifs sont trés abordables.
